BMW 原廠後行李箱開關

售價：800元

商品描述

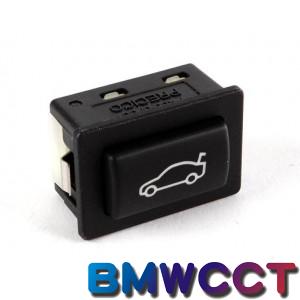

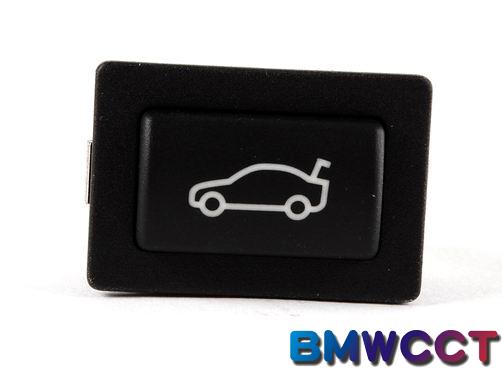

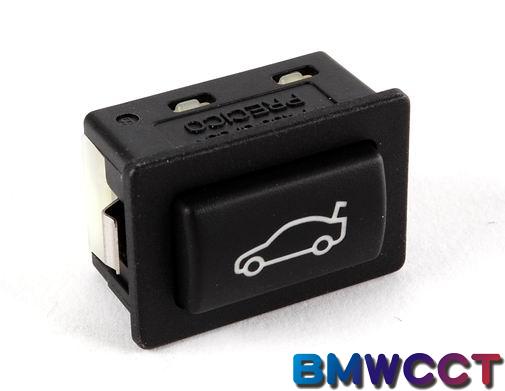

BMW 原廠後行李箱開關

適用以下車型：

E81 E82 E87 E88 F20 F21 F22 F23 F87 E90 E91 E92 E93 F30 F31 F34 F35 F80 F32 F33 F36 F82 F83 E60 E61 F07 F10 F11 F18 E63 E64 F06 F12 F13 F01 F02 F03 F04 I01 E84 F25 E89

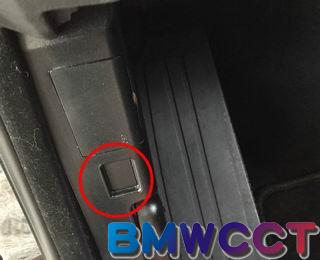

車上沒配有配後行李箱開關的也可以自行加裝上去。

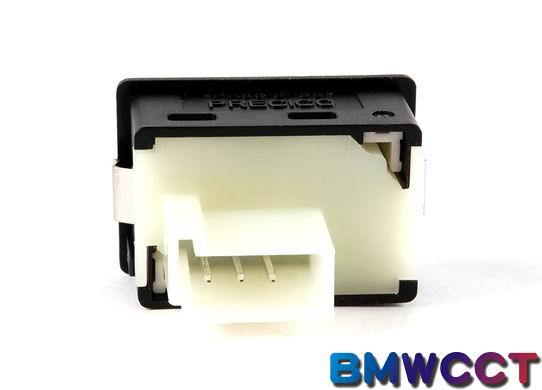

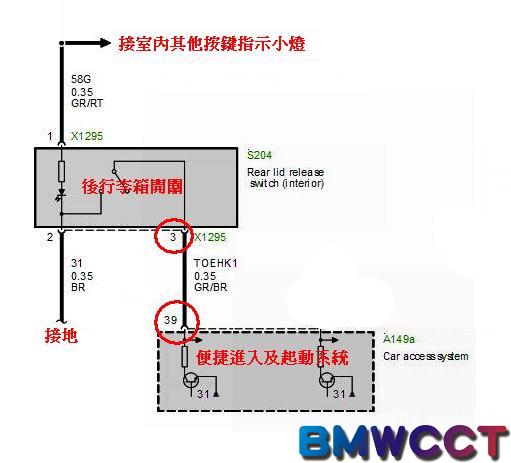

後行李箱開關有三支pin腳，接法如下，原理就是按下開關時，就能把接地的訊號送到CAS模組的第39pin腳，就會開啟後行李箱。

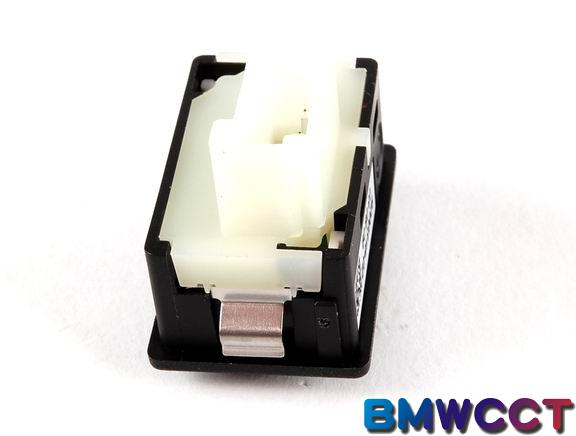

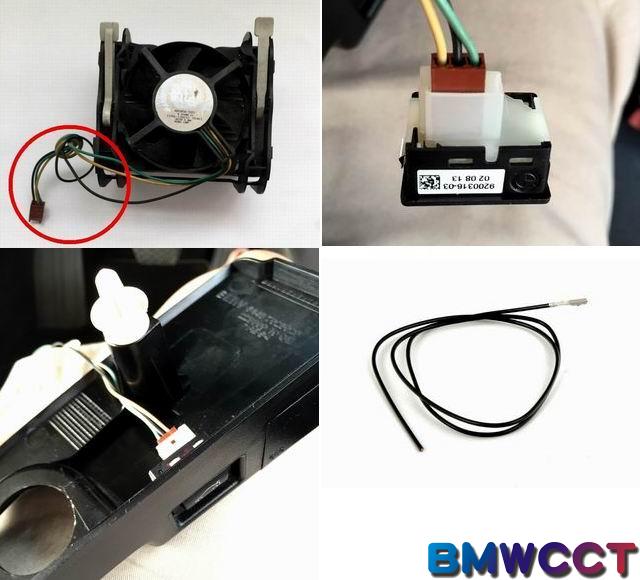

開關後面的接頭，可以找電腦的風扇插頭修一修就可以用了，而連接CAS模組的39pin腳線，就買一條原廠的(125元)就可以了。

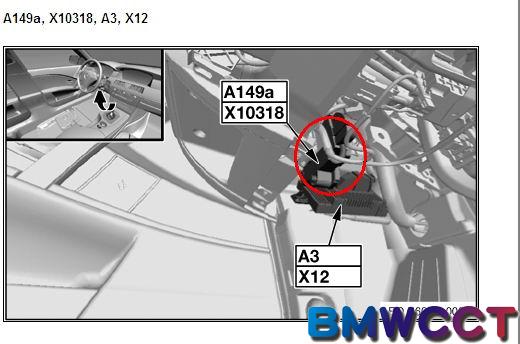

E60 CAS模組在駕駛座方向盤下方。

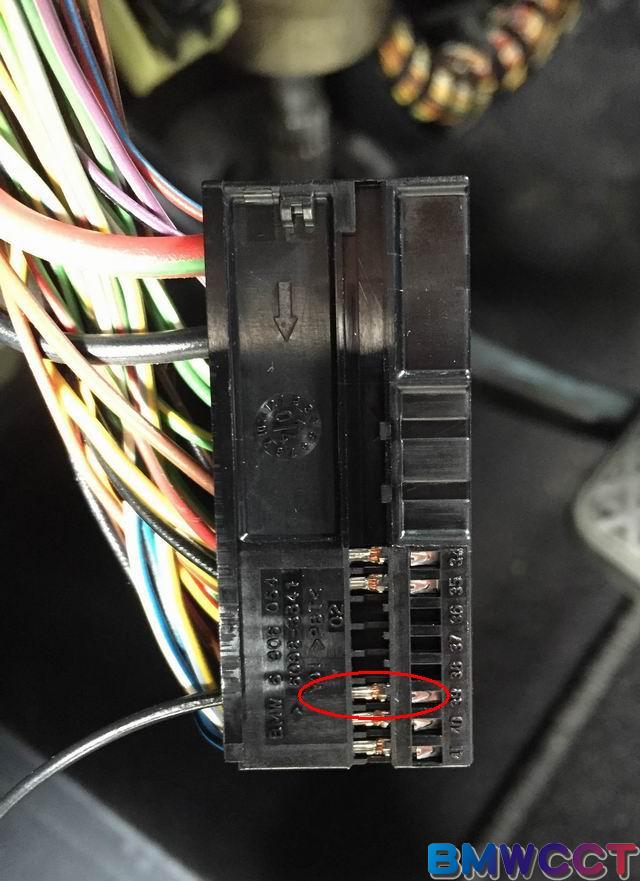

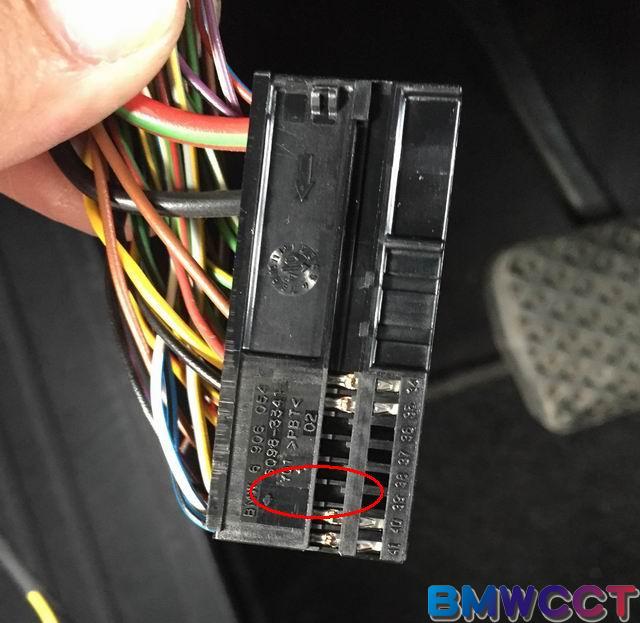

CAS模組的39pin本來是空腳，補上後箱開關的pin腳即可以了。

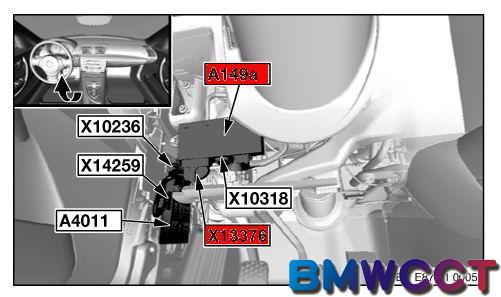

E9x的CAS模組位置，也是接第39pin的位置

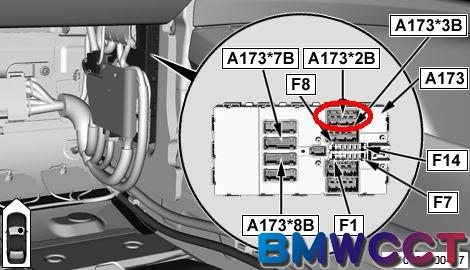

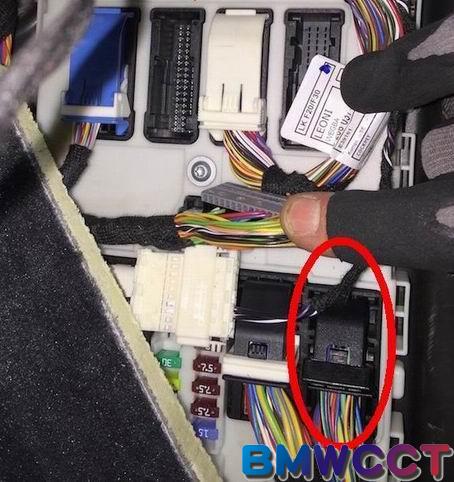

F系列車型是接在FEM(前電路模組)A137*2B接頭(有42支腳的黑色插頭)的第37pin上.

商品問與答(21)

21個發問

a1689982009 2023-04-21 20:19

線組要另外購買嗎？或是站長可否附贈？謝謝！

站長答覆：
線組我可以附給你接CAS模組的第39pin的那條線，後箱開關的那三條你去找一個能用的插頭(舊電腦主機內就有了)就可以了.
a1689982009 2023-04-20 17:16

站長您好：還有現貨嗎？還要另外準備PIN線組嗎？謝謝！

站長答覆：
有現貨，你的原車沒有配這個開關的話，就不會有預留線組，必需要另外準備.
TONYLEE 2021-08-09 14:38

站長請問E91裝，按鈕本身會亮燈嗎?
若買的話能否附贈PIN線組給我呢感恩您~

站長答覆：
按鈕要接三條線，其中一條就是接小燈的，就是夜間要發亮用的.
單芯小PIN線這BMW的插頭都有，我可以拆我這邊中古的pin線給你.
柯 2021-07-02 13:04

購買后行旅箱開關需要再買pin腳缐嗎？

站長答覆：
這要看你的需求，如果你原來車上就有了，只是因為壞掉要換新的，當然是不用買pin腳.
如果原來車上沒有，要加裝的...
我不建議像你這樣的車主自己diy，你還是請修車廠幫你施工，該準備什麼修車廠自己就會幫你弄好了.
柯 2021-07-01 23:17

購買這個商品有付安裝說明書嗎？

站長答覆：
在商品說明的最下方已有安裝接線方法了.
你的F20 118i接線方式就照著最下方的說明接就可以了..
(F系列車型是接在FEM(前電路模組)A137*2B接頭(有42支腳的黑色插頭)的第37pin上)
Wei0608 2020-08-20 01:18

請問如何分辨哪個是第一腳位，謝謝

站長答覆：
按鍵背面的插頭裏面的pin腳處上就有標示1234了(第4pin是空腳)
vince58 2020-08-12 09:02

站長，感謝！感謝。我收到按鍵了！
不好意思也非常感謝你還贈我一條pin腳線。感謝！！有你真好！感激不盡！
vince58 2020-08-11 14:47

感謝！感謝站長。真的不好意思。再次感謝站長協助。祝萬事如意。

站長答覆：
訂單今天已寄出，多付了一條原廠接CAS模組的PIN線，可以在安裝時比較方便接線.
vince58 2020-08-11 07:12

站長,請教,,,,,我今天訂,可否在週三前讓我收到按鍵？？不好請協助！！

站長答覆：
今天寄出，明天就可以收到了!
vince58 2020-08-06 17:24

感謝！感謝站長回覆.受益匪淺！！再次感謝！！

站長答覆：
F系列的接法，已新增在賣場說明當中了！
vince58 2020-08-06 15:00

感謝站長熱心詳細說明。
倘若如此的話，要裝後行李箱按鍵，所需的線組長度需從按鍵處拉到右前門排線組處，站內所售的線組（30cm)應該長度不夠。
不知站長有何建議？要從外頭材料行購買？
還是請專業廠安裝?懇請賜教。感激不盡！

站長答覆：
pin腳底限只是讓你方便接線而已，另外拿電線來接就可以了！
因為還要穿線，要車主自己DIY可能有困難度！建議還是給修車廠安裝就好！
可以將站上的接線說明直接傳給修車廠，修車廠就知道怎麼接了！
vince58 2020-08-06 07:10

請問站長,18年 F20 也是如此照圖示安裝嗎？？感謝！！

站長答覆：
F系列的電路設計方式已跟E系列不同了，車上的電器分為FEM(前電路模組)和REM(後電路模組).
車內的後箱開關是接到FEM(前電路模組)，後箱上的開關是接到REM(後電路模組).

你這部F20 LCI 118i的車內後箱開關，1、2pin接法一樣(1是小夜燈，2是接地)
第3pin是要接到位於右前門前方飾板內的FEM(前電路模組)黑色插頭有42pin的第37pin上
如下圖..
http://www.bmwcct.com.tw/shop/images/upload/Image/KZRwZpF6.jpg
performance 2020-06-30 07:22

站長你好，請問E87定義與e90一樣嗎？

站長答覆：
1系跟3系是一樣的沒錯，所以E87跟E90線路是相同的！
陳煒中 2019-10-21 20:54

想問一下E90想裝此開關室內其他按鍵指數小燈要怎麼找跟接呢？還有負極找一顆螺絲接就可以了嗎？還是站長大大有沒有詳細的安裝說明呢？謝謝

站長答覆：
按鍵的小燈訊號是從CAS旁邊的腳部空間模組的第48oin(灰紅)接出，簡單的接法從點煙器那的指示燈接也可以.

負極就找一顆螺絲就可以了沒錯.

安裝說明，商品明細中我已新增了E9x的CAS模組位置了，參考一下就會裝了.
Liu 2019-07-18 14:02

這有貨嗎？e90要裝的.謝謝

站長答覆：
都有現貨.
2329 2018-10-06 22:11

請問有E38電動尾門開關嗎

站長答覆：
E38的電動尾門開關有二種:
1.車內中控台行李箱關閉.
2.後箱蓋上的關閉開關.
你是要找那一種?
kieram 2017-12-30 11:36

樂大請問F25無電動尾門，車內也沒有開關，可以加裝嘛？

站長答覆：
F25的Car Access System(CAS)在駕駛座方向盤下方護板內，有在三個插頭，找到一組黑色41pin的插頭.
它的第39pin就是車內後箱開關的負極訊號線了.
文 2016-12-07 23:56

小樂站長你知道2DEB與2DEC是什麼意思嗎？我之前修車的時候有移除電瓶樁頭約2天，這幾天想說插一下小電腦，結果就出現2DEB與2DEC，用小電腦也移除過了一分鐘又跑出來!還是這是車上電器漏電?

站長答覆：
這二個故障碼一般都是因為電瓶效率變差時會跑出來的，先做電瓶重新註冊，再開看看!!
文 2016-11-23 13:13

站長你好，請問開關的插座裡有標示123(4空pin),就如同你圖2線路圖,開關裡1腳是小燈.2腳接地.3腳是到cas模組39號腳，這樣對嗎？

站長答覆：
對的，E60的接法就是這樣的，沒錯!
文 2016-11-18 00:50

站長請問０５年E60-523能改這個後箱開關嗎？

站長答覆：
產品說明中的就是用E60的線路來說明的，所以你的車當然是可以改的!
